TPU射出成型介紹
TPU射出成型介紹 |
| 發布時間：2011-3-26 0:40:31 作者：plasone 信息來源：原創 |
|
TPU射出成型介紹詳細信息：
|
TPU射出成型介紹
|
|
|
|

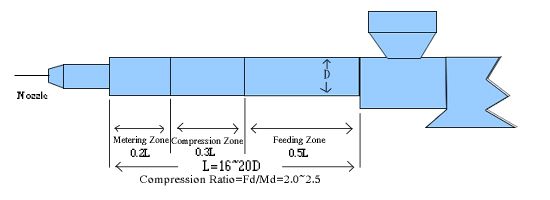

射出成型機
|
 |
|
如上圖所示，一般單螺桿 (Single-Screw) 三段式的射出機適合于 TPU 的射出；與其它塑料相比，由于 TPU 在融熔時具有高黏度，在料管里 (Screw Barrel) 容易產生高剪切力 (Shear Stress) 而破壞 TPU 本身的物性，所以一般選擇螺桿長度 L/D 比 16~20 左右，壓縮比 (Compression Ratio) 約為 2.0~2.5 最適合 TPU 的射出。
|
| |
|
射出加工溫度
|
|
建議的射出加工溫度如 << 附表 3>> ，但依成品的大小尺寸及肉厚，射出機大小而酌予調整。
<< 附表 3>>
|
硬
度
|
溫
度
|
機
械
段
|
噴 嘴
|
計 量 段
|
壓 縮 段
|
進 料 段
|
|
Shore 60A~80A
|
170~195℃
|
160~185℃
|
155~180℃
|
150~175℃
|
|
Shore 85A~98A
|
195~215℃
|
185~205℃
|
180~200℃
|
175~195℃
|
|
Shore 60D~71D
|
215~225℃
|
205~215℃
|
200~210℃
|
195~205℃
|
* 注：若欲加工 UTX 、 UTC 系列透明規格，則加工溫度調低約 10~15℃
|
| 模溫 |
|
一般保持在常溫 25 ℃ 至 45 ℃ 即可，若為了某些目的，如加工透明規格，可以冷水通模具內部管路，保持模具溫度約在 10 ℃ 左右，以達到透明及減少冷卻時間效果。
|
|
|
| 縮水率 |
|
1. 由于 TPU 是由單體定量合成而成，且其在融熔時為半黏稠膠質，所以其縮水率易受到成品設計 ( 如入口點、肉厚、形狀 ) 及射出條件 ( 溫度、保壓、射壓、模溫 ) 的影響而改變，所以欲十分精確地預測射出部品的縮水率是相當困難。
2. 下列的各規格的縮水率可以為模具設計的參考 << 如附表 4>>
<< 附表 4>>
|
規 格
(Grades)
|
縮 水 率
(Shrinkage)
|
|
U-85A~U-90A
|
1.4~1.6
|
|
U-95A~UH-71D
|
0.8~1.2
|
|
UF-85A~UF-90A
|
1.4~1.6
|
|
UF-95A~UF-64D
|
1.0~1.2
|
|
U-75AP~U-85AP
|
1.6~2.0
|
|
UB-90A~UB-60D
|
1.1~1.4
|
|
UE-60A~UE-70A
|
2.5~2.6
|
|
UE-80A~UE-90A
|
1.5~1.7
|
|
UE-95A~UE-71D
|
0.8~1.2
|
|
UTX95A
|
3.3
|
|
UTX-60D~UTX-71D
|
2.1~2.6
|
|
UTY-85A~UTY-95A
|
2.9~3.7
|
|
UTY-98A~UTY-60D
|
2.3~2.5
|
|
UTY-64D~UTY-71D
|
1.9~2.2
|
|
UTC-85A~UTC-90A
|
3.7~3.9
|
|
UTC-95A~UTC-98A
|
2.5~3.0
|
|
UTC-60D~UTC-64D
|
2.1~2.3
|
|
US-60A~US-70A
|
2.5~2.6
|
* 注：試片長度 115mm ，寬 25mm ，厚 2mm 在流動方向所量得的縮水率。
|
|
|
